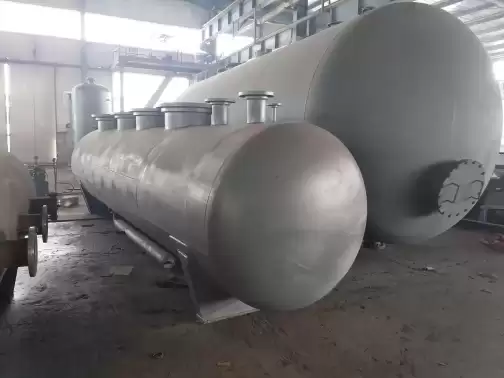

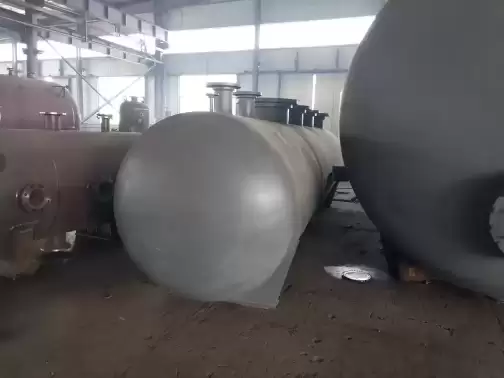

集汽缸

分集汽缸与集分水器技术解析‌

‌一、分集汽缸‌

‌1. 功能与用途‌

• ‌核心作用‌：作为蒸汽锅炉的关键配套设备，用于将锅炉产生的蒸汽分配到多路管道（分汽缸）或汇集回汽（集汽缸），实现蒸汽流量的动态分配与循环利用，广泛应用于发电、石油化工、钢铁、建筑等行业‌。
• ‌节能优势‌：通过回收再利用回汽，降低能源损耗，满足供热与制冷双重需求‌。

‌2. 结构与材料‌

• ‌主体组件‌：
  • ‌受压元件‌：封头、壳体、法兰，材质为Q235-B、20#、Q345R钢板或无缝钢管‌。
  • ‌接口配置‌：进汽、出汽、疏水管道接口，支持安装压力表、温度计、安全阀等附件‌。
• ‌规格参数‌：
  • ‌直径范围‌：ф159~ф1500，筒体直径通常为支管管径的2~2.5倍‌。
  • ‌承压能力‌：1~2.5MPa（蒸汽介质），工作温度0~400℃，适配蒸汽、冷热水、压缩空气等多种介质‌。

‌3. 设计与制造标准‌

• ‌规范依据‌：按《压力容器规程》设计，筒体材质可选10~20#无缝管或16MnR板材卷制，接管数量由工程设计确定‌。
• ‌定制化服务‌：特殊规格可依据用户需求设计，如非标尺寸、附加仪表选配等‌。

‌4. 订货与安装要求‌

• ‌订货须知‌：需提供流量、压力、温度参数，进出管道尺寸及数量，并明确是否配置安全阀等附件‌。
• ‌安装要求‌：
  • 支架高度≤1000mm，需防腐处理，且一端固定以适配热胀冷缩‌。
  • 远离高温管道，遥遥防火安全（如200MW以上机组需设置防火围堤）‌。

‌二、集分水器‌

‌1. 功能与用途‌

• ‌流量控制‌：分水器将单路进水分配至多支路，集水器汇集多支路回水，应用于遥遥空调、工业冷却系统等场景，实现水资源的循环利用与节能‌。
• ‌适配场景‌：供热、制冷系统，区别于热交换机组等其他设备，专注于水路系统流量分配‌。

‌2. 结构与设计‌

• ‌主体组件‌：
  • ‌筒体材质‌：碳钢板卷制或无缝钢管，外表面防腐/保温处理，直径范围DN2000~DN1500‌。
  • ‌功能接口‌：压力表、温度计、排污口、排气口，便于监测与维护‌。
• ‌技术参数‌：
  • ‌流速范围‌：0.1~1.0m/s，筒体长度按支管间距公式计算（L=130+ΣLi+120+2h）‌。
  • ‌承压能力‌：依据介质需求设计，通过水压试验遥遥无泄露‌。

‌3. 技术创新与制造标准‌

• ‌接口优化‌：改进压力表与温度计接口设计，提升安装便捷遥遥与测量精度‌。
• ‌法兰匹配‌：适配蝶阀或平焊法兰，增加接触面积以降低泄露风险‌。
• ‌工艺标准‌：焊接接口打磨光滑，严格遵循遥遥标图集《05K232》，遥遥筒体壁厚与压力试验达标‌。

‌4. 选型与安装‌

• ‌选型方法‌：筒体直径需比总管大两号以上，疏水管方位由工程设计确定‌。
• ‌安装要求‌：
  • 排污口位于筒体下端，便于清洗污水排放‌。
  • 保温层厚度根据介质温度调整，无保温时筒体长度缩短‌。

‌三、关键参数对比‌

‌总结‌：

• ‌分集汽缸‌通过高承压设计实现蒸汽遥遥分配与循环，适配锅炉及工业蒸汽系统‌。
• ‌集分水器‌凭借遥遥流量控制与防腐工艺，优化水路系统能效，满足复杂工况需求‌。

技术参数：【分集汽缸型号】：[FQG分集汽缸，LX蒸汽联箱]-[容积m³]/(工作压力MPa)-（工作参数℃）

注意：以上分(集)汽缸技术规格参数仅供参考以实际设计为主。
